"New All Terrain Crane TADANO AR－5500M"
最大吊上能力550ｔ国内最大オールテレーンクレーン
AR-5500M、２号機を導入
AR-5500Mの２号機を導入いたしました。従来にも増してご用命を宜しくお願いいたします。
機種の詳細情報は取扱い機種一覧を参照して下さい。
この機種については、... こちら⇒AR-5500M-pdf

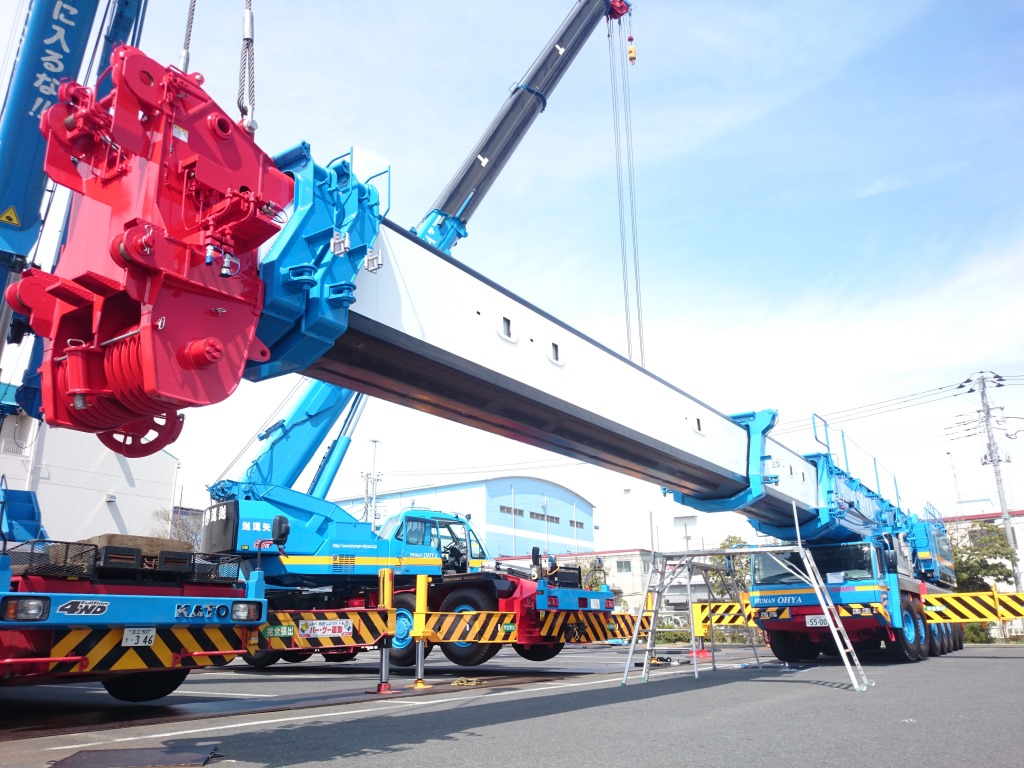

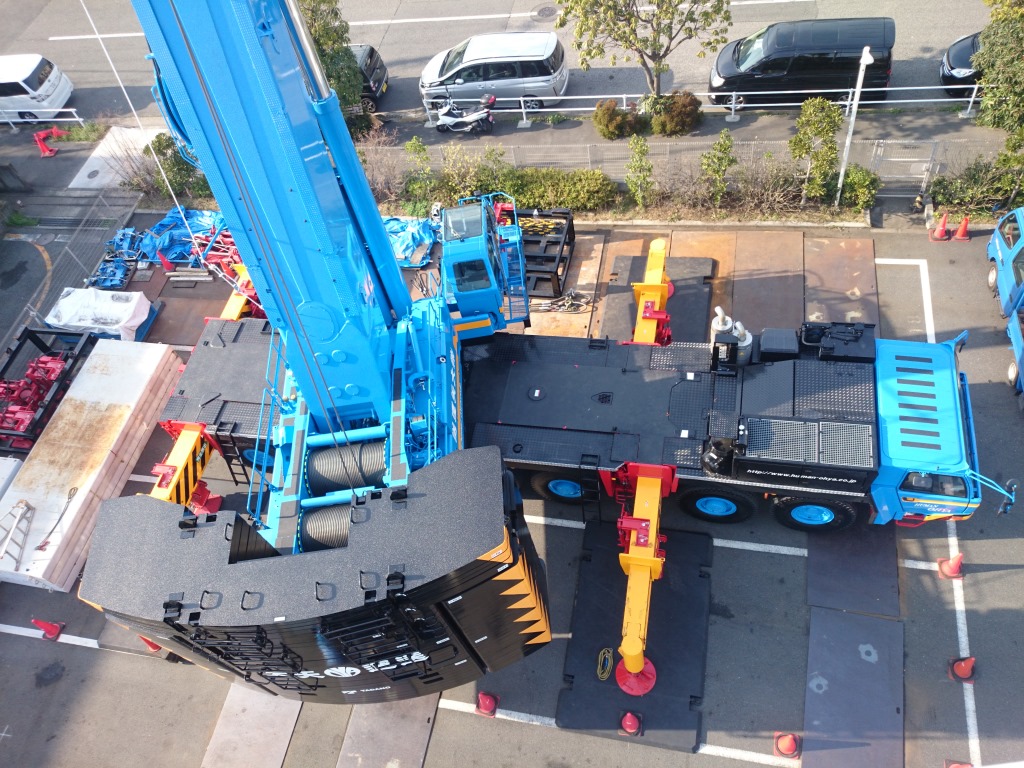

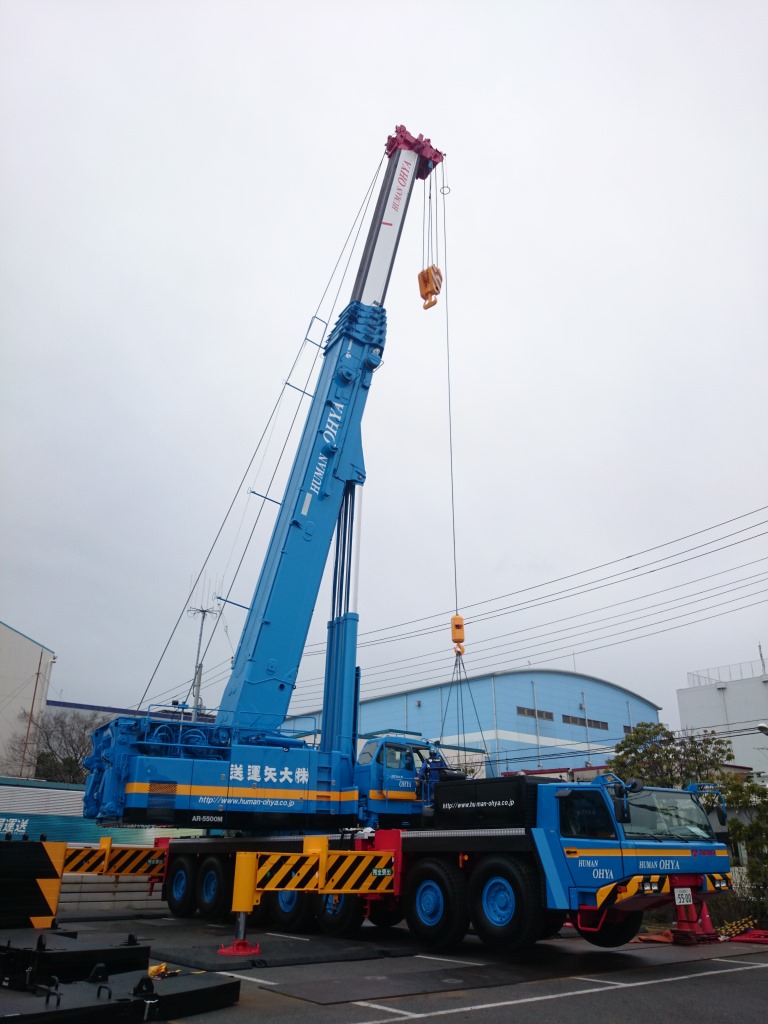

納車風景①
納車風景②
納車風景③

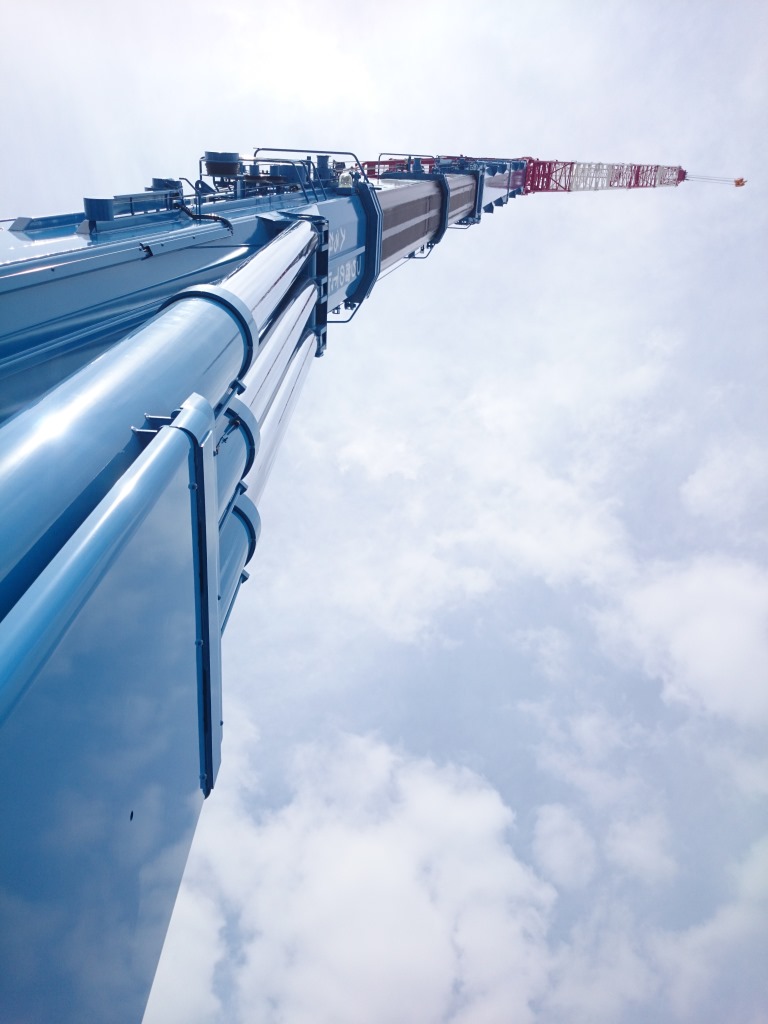

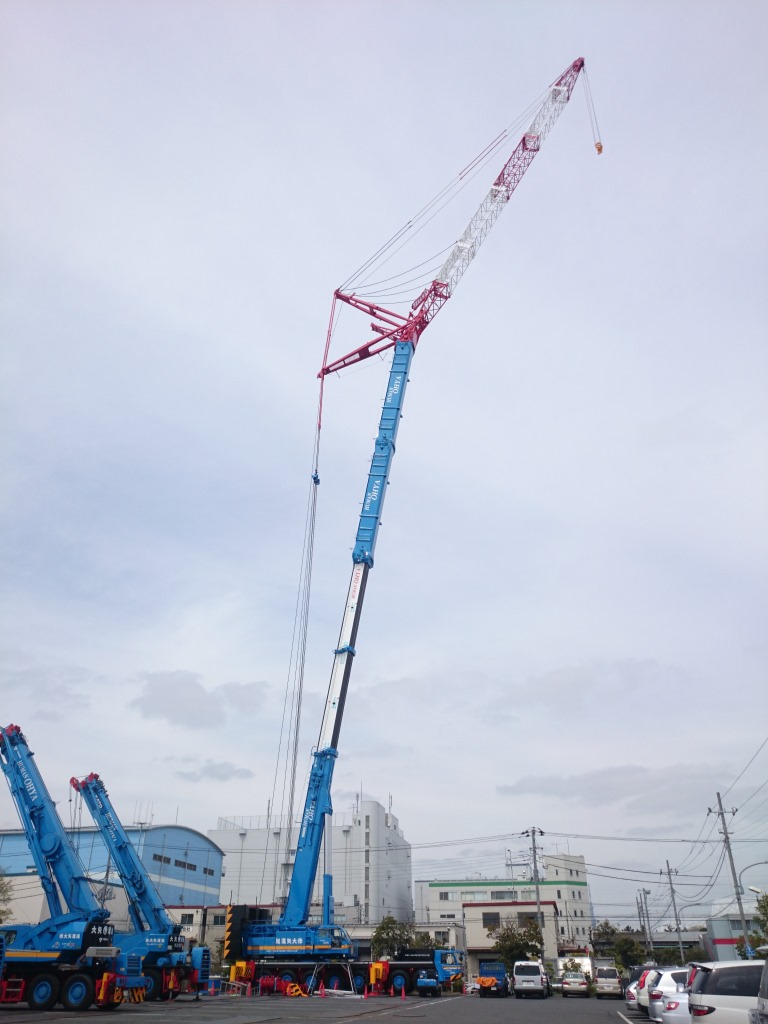

ラフィングジブ仕様①
ラフィングジブ仕様②

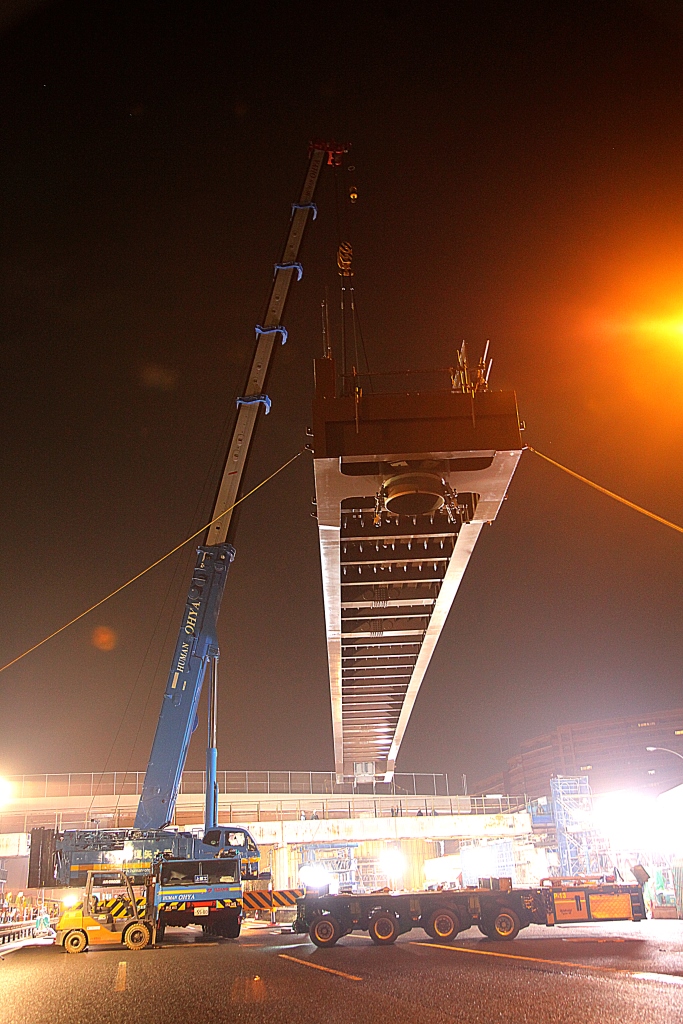

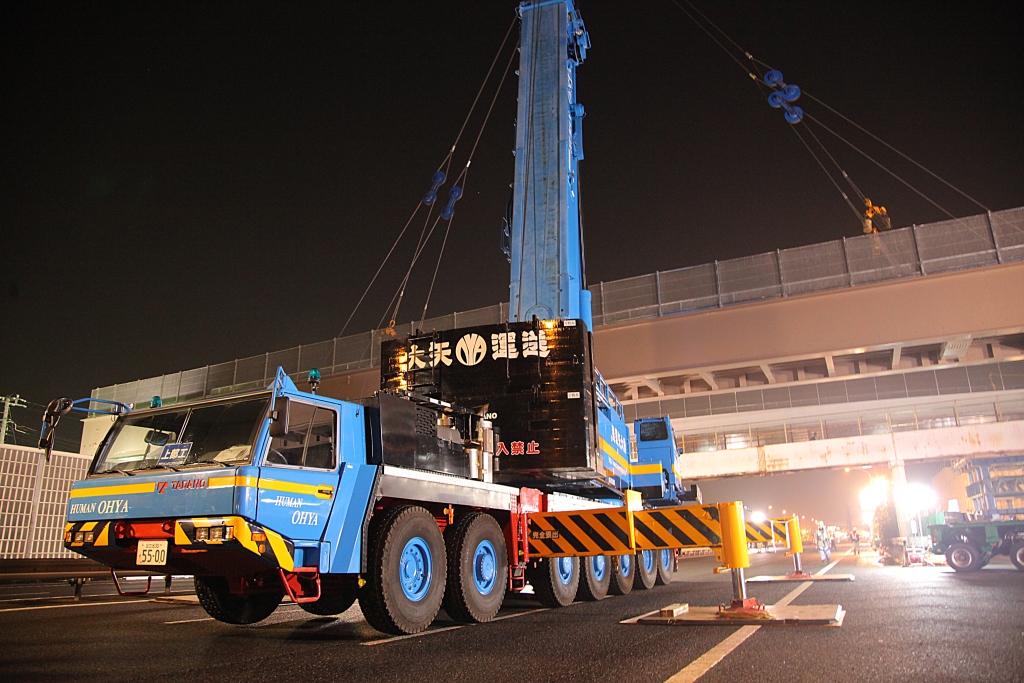

高速道路通行止め橋梁架設
高速道路通行止め橋梁架設
主要諸元等
MB : メインブーム ESP : イージー・スカイピンブーム FB : フィックスブーム LJ : ラフィングジブ FLJ : フルオートラフィングジブ
| クレーン | ||
|---|---|---|
| 最大つり上げ能力 | 14.5m (MB) | 550,000kg × 3.0m (30本掛 × 2) |
| シングルトップ | 12,500kg (1本掛) | |
| 13.0m (FB) | 200,000kg × 8.0m (10本掛 × 2) | |
| 18m (LJ) | 140,000kg × 12.0m (12本掛) | |
| 15.4m (ESP) | 300,000kg × 5.0m (14本掛 × 2) | |
| 11.1m (FLJ) | 48,600kg × 16.0m (5本掛) | |
| 最大地上揚程 | (MB) | 30.2m (250t) |
| (FB) | 55.0m (113t) | |
| (LJ) | 134.0m (9.4t) | |
| (ESP) | 59.5m (72t) | |
| (FLJ) | 96.0m (8.3t) | |
| 最大作業半径 | (MB) | 28.0m (47.8t) |
| (FB) | 50.0m (18.2t) | |
| (LJ) | 105.0m (4.4t) | |
| (ESP) | 58.0m (10.6t) | |
| (FLJ) | 80.0m (1.5t) | |
| ブーム・ジブ長さ | (MB) | 14.5m ～ 30.5m |
| (FB) | 13.0m､ 25.5m | |
| (LJ) | 2.5m ＋ 18m､ 27m､ 36m､ 45m､ 54m､ 63m､ 72m､ 81m | |
| (ESP) | 15.4m ～ 60.0m | |
| (FLJ) | 1.7m ＋ 11.1m ～ 35.1m | |
| ブーム起伏角度 | -1.0° ～ 82° | |
| ジブオフセット | (FLJ) | 0° ～ 40° |
| アウトリガ張出幅 | 最大 | 9.0m |
| 中間 | 8.0m、7.0m、5.8m | |
| 最小 | 2.6m | |
| 走行時寸法 | |
|---|---|
| 全長 | 15,980mm |
| 全幅 | 3,000mm |
| 全高 | 3,030mm |
| 重量 | |
|---|---|
| 車両総重量 | 45,030kg (人員2名) |
| 前軸重 | 14,690kg (1軸 ＋ 2軸) |
| 後軸重 | 13,880kg (3軸 ＋ 4軸 ＋ 5軸) 16,460kg (6軸 ＋ 7軸) |
| 走行性能 | |
|---|---|
| 最高速度 | 62km/h |
| 登坂能力 (tanθ) | 0.46 |
| 最小回転半径 | 11.9m |
